本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油并网发调速电发动机组变配开关箱的用途： 1、合理化的确定电力。 2、方面对电路系统的升降作业。 3、有较高的应急或许防护层级，能最直观的展现集成运放的导通状况。

项目名称：656KW重油发电量冷水机组单机配电箱主要元件明细清单
配电设备箱主要的元器件明细单
顺序号	名字	尺寸技术参数	机构	的数量	厂家直销
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站空气能热泵操纵器	HGM6110	只	1	众智
3	带发电机转速比控制开关	C2002	只	1	孚创
4	交流电交流电源版块	DC24V	只	1	众智
5	中小型正中间继电嚣	HH54P    DC24V	只	2	正泰
6	小款中部继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

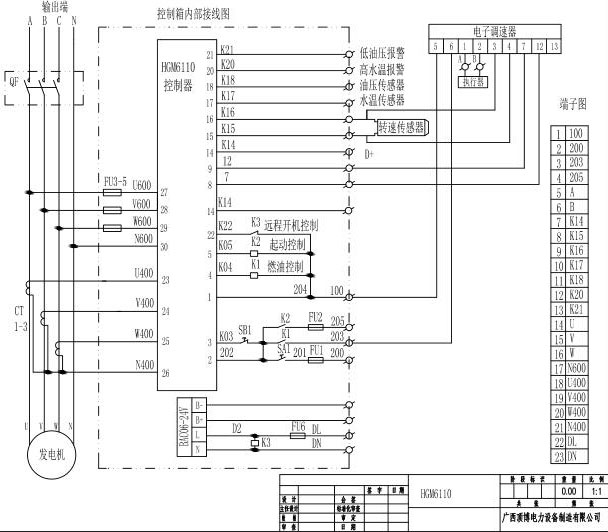

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.sdbtcnc.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
